盖板型FOM楼地面变形缝安装做法

发布时间：2020-12-02 16:57:43 阅读量 : 53次

盖板型FOM楼地面变形缝是按照04CJ01-3图集6页3节点来绘制，在14J936图集BD3页、DD1页是相同原理，此产品具体安装做法分以下五步：

　　一、槽口预留及处理.

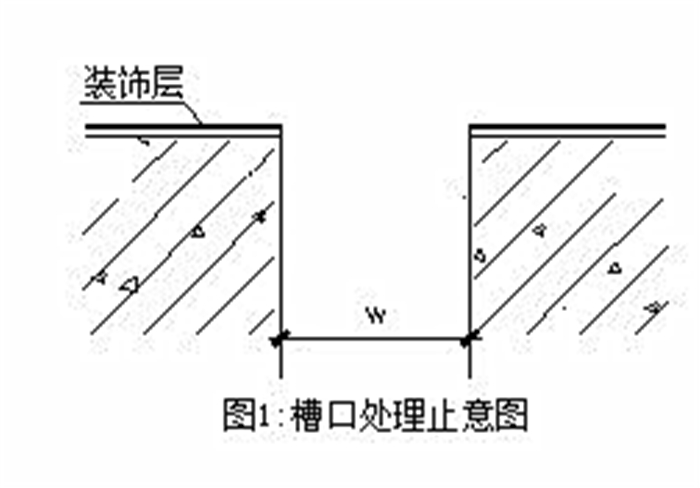

　　1、槽口预留处理成如图1所示形状、尺寸。图中Ｗ为伸缩缝缝宽。

       2、保持整条缝的直线度。

　　3、槽口两边安装基面保持平整、光洁。

　　4、槽口两边地坪完成面保持在同一平面上。

　　5、清除干净缝内杂物及垃圾。

　　二、贴止水带.

　　1、将安装基面清理干净。

　　2、止水带与安装基面贴合宽度为70ｍｍ。

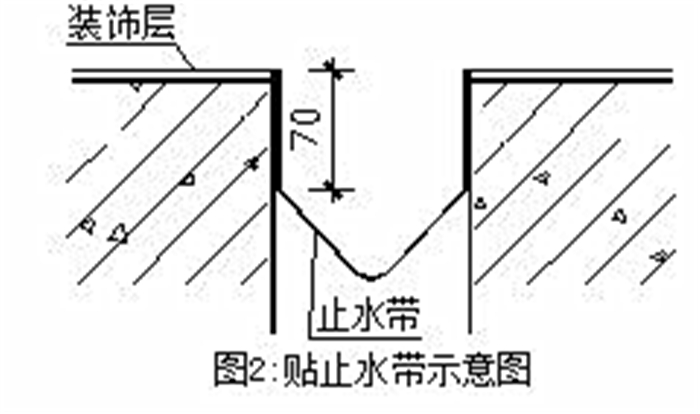

　　3、在安装基面和止水带两边贴合部位上刷涂基层胶，待其干燥至不粘手时贴合、压平、压实。完成后如图2所示形状。

　   4、两条止水带连接采用搭接胶对接，接合长度10ｃｍ左右,在止水带接合部位上刷涂基层胶，待其干燥至不粘手时贴合、压平、压实。

　　5、一般情况下，遇到柱子部位，止水带应连续贴过。缝两头收尾处止水带竖起贴合15～20ｃｍ，并用金属压住固定。

　　6、遇到室内水较多时，应将止水带两头穿过墙缝引通至外墙缝止水带或内层皮条内。或在止水带上加装排水装置，排水装置用一般落水管即可。

　　7、止水带分断可用美工刀划断。

　　三、安装铝合金基座。

　　1、摆上铝合金基座，用红漆将基座上孔的位置标记到安装基面上。

　　2、在标记位置用电锤钻孔，装上8ｍｍ塑料膨胀管。

　　3、摆上铝合金基座，拧上Ｍ5园头自攻螺钉。完成后如图3所示形状。

       4、铝合金基座分断可用钢锯锯断或用铝合金切割机锯断。

　　四、安装滑杆、盖板.

　　1、摆上盖板，将滑杆安装位置标记到铝合金基座上。

　　2、用胶带纸将滑杆初步固定至要安装的部位。

　　3、摆上盖板，拧上滑杆螺丝。完成后如图4所示形状。

　   4、盖板接头处两边对齐。

　　5、铝合金盖板分断可用钢锯锯断，用铝合金锉刀锉平。不锈钢盖板分断可用角磨机装1ｍｍ或2ｍｍ砂轮切割片切断再磨平。
